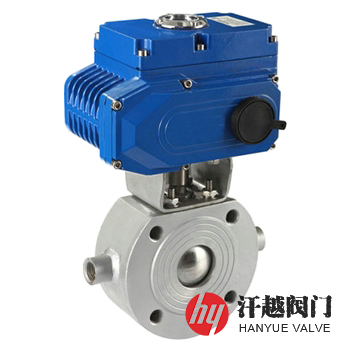

電動對夾式保溫球閥是一種由閥體、閥蓋、通孔球體、閥座、閥桿等零部件和電動執行機構組成的電動意式超薄型保溫球閥，其焊接有保溫夾套的閥體和閥蓋圍成閥腔，球體位于閥腔內，閥桿穿過閥體上部的閥桿孔，底部與通孔球體上端聯動連接，頂部固定連接電動執行機構，閥體的側面設有閥蓋孔，閥蓋位于閥蓋孔內，其中，閥蓋包括外螺紋，閥體的閥蓋孔包括內螺紋，閥蓋和閥體是通過螺紋擰合的，工作時，保溫加熱流體在夾套中流動進行加熱，使閥內的介質不凝固或結晶。該閥采用對夾連接方式，具有安裝和維護方便、密封性能可靠的特點。本產品使用電能作為動力來接通電動執行機構輸出的旋轉扭矩，經閥桿帶動球體旋轉，從而實現閥的開關動作。
| 序號 | 部件名稱 | 材料名稱 | ||||
| 1 | 閥 體 | WCB | CF8 | CF3 | CF8M | CF3M |
| 2 | 閥 蓋 | WCB | CF8 | CF3 | CF8M | CF3M |
| 3 | 閥 座 | R-PTFE、PTFE、TEFLON、NYLON、PPL、PEEK、DEVLON、不銹鋼+硬質合金 | ||||
| 4 | 球 體 | 2Cr13 | 304 | 304L | 316 | 316L |
| 5 | 閥 桿 | 2Cr13 | 304 | 304L | 316 | 316L |
| 6 | 填 料 | GRAPHITE、R-PTFE、PTFE、TEFLON、PCTFE | ||||
| 7 | 填料壓套 | 2Cr13 | 304 | 304L | 316 | 316L |
| 8 | 保溫夾套 | Q235B | 304 | 304 | 304 | 304 |
| 公稱壓力PN(MPa) | 1.6 | 2.5 | 4.0 | 6.3 | 10.0 |
| 殼體試驗壓力(MPa) | 2.4 | 3.75 | 6.0 | 9.45 | 15.0 |
| 高壓液體密封試驗壓力(MPa) | 1.76 | 2.75 | 4.4 | 6.93 | 11.0 |
| 低壓氣體密封試驗壓力(MPa) | 0.4~0.7 | 0.4~0.7 | 0.4~0.7 | 0.4~0.7 | 0.4~0.7 |
| 設計制造 | JB/T 13458、GB/T 12237、GB/T 21385、API 608、ASME B16.34 | ||||
| 結構長度 | JB/T 13458、GB/T 12221、ASME B16.10 | ||||
| 法蘭標準 | JB/T 79、GB/T 9113、HG/T 20592、HG/T 20615、SH/T 3406、ASME B16.5等 | ||||
| 檢驗試驗 | GB/T 13927、GB/T 26480、JB/T 9092、API 598 | ||||
| 電源電壓 | 單相220V、三相380V、遠程DC24V (50Hz) | ||||
| 公稱壓力 PN | 公稱通徑 DN | 外形尺寸/mm | 公稱壓力 PN | 公稱通徑 DN | 外形尺寸/mm | ||
| d | L | d | L | ||||
| 16 | 15 | 14 | 35 | 16 | 65 | 64 | 95 |
| 20 | 19 | 38 | 80 | 76 | 118 | ||
| 25 | 25 | 42 | 100 | 95 | 140 | ||
| 32 | 29 | 50 | 125 | 100 | 175 | ||
| 40 | 38 | 60 | 150 | 125 | 210 | ||
| 50 | 48 | 70 | 200 | 150 | 280 | ||
| 以上尺寸僅供參考，表中未列出的其他規格參數，請咨詢汗越閥門技術部！ | |||||||
如果你需訂購我廠保溫球閥產品，咨詢時煩請說明公稱壓力、公稱尺寸、閥體材質、內件材料、工作介質、使用溫度等，本產品保溫加熱流體進出接口連接方式有螺紋和法蘭兩種。
